Усилитель EDFA серии TC-AF B, усилитель мощности.
Усилители мощности обычно устанавливаются сразу после оптических передатчиков dwdm.

Особенности:.
- Переменный коэффициент усиления.
- Регулировка выходной мощности (опционально).

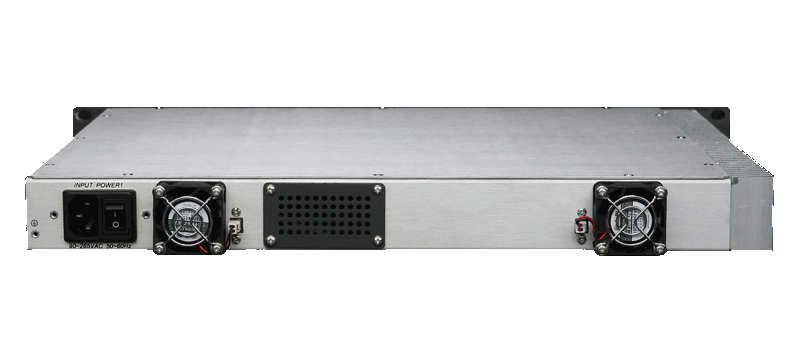

- Встроенная система охлаждения устройства.
- Встроенный механизм защиты устройства от перегрева.
- Встроенный механизм предотвращения холостого хода лазеров накачки.

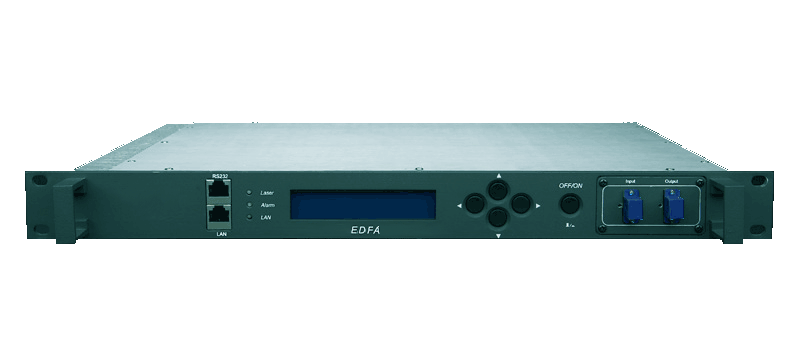

- Отображение рабочих параметров конфигурация устройства с помощью жидкокристаллического экрана и кнопок на лицевой панели.
- Удаленное управление устройством по протоколу SNMP (опционально).
- Потребляемая мощность не более 50 Вт.
Для обеспечения многолетней безотказной работы устройства, при его сборке используются высококачественные оптоэлектронные компоненты.



Коэффициент усиления, дБ

23 ÷ 35 [Примечание 1]

Рабочие длины волн, нм

1528 ÷ 1565

Чувствительность, дБ

-10

Максимальная перегрузка по входу, дБ

10

Изоляция по входу, не менее, дБ

30

Максимальная выходная мощность, дБ

7 ÷ 25 [Примечание 1]

Неравномерность АЧХ, дБ

0,4 ÷ 3,7 [Примечание 1]

Коэффициент шума, дБ

4,5 ÷ 6,6 [Примечание 1]

Потери мощности на лазерах накачки, не более, дБ

-30

Обратные потери, дБ

40 ÷ 55 [Примечание 2]

Поляризационные потери, не более, дБ

0,3

Зависимость коэффициента усиления от поляризации входного сигнала, не более, дБ

0,5

Искажения ПМД, не более, пс

0,3

Оптические коннекторы

LC/UPC, LC/APC, SC/UPC, SC/APC , FC/UPC, FC/APC

Напряжение питания, В

- 48 В пост. тока, 220 В перем. тока

Потребляемая мощность, не более, Вт

50

Эксплуатационная температура, °С

от 0 до +65

Эксплуатационная относительная влажность, не более, %

95

Температура хранения,°С

от – 40 до +80

Тип корпуса

1U для стоек 19




[1] В зависимости от модели устройства.
[2] В зависимости от типа полировки оптических коннекторов.
