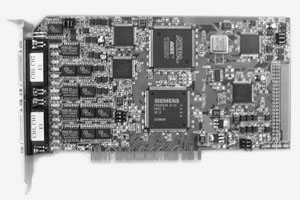

Внутренний сдвоенный модем/мультиплексор Tau-PCI/2E1(4E1)
 |
Характерные особенности:
|
 |
|  |
Существуют две модели адаптера: Tau-PCI/2E1 - с двумя интерфейсами E1/ИКМ-30, и Tau-PCI/4E1 - с четырмя интерфейсами E1/ИКМ-30. Адаптер Tau-PCI/4E1 функционирует как сдвоенная модель Tau-PCI/2E1, при этом, интерфейсы 0+1 и 2+3 логически объединяются в пары, внутри которых возможно ограниченное мультиплексирование канальных интервалов. Модель Tau-PCI/2E1 может быть расширена дополнительной интерфейсной платой серии Delta2.
Адаптер Tau-PCI/2E1(4E1) может работать в одной из трех конфигураций: А, C и D.

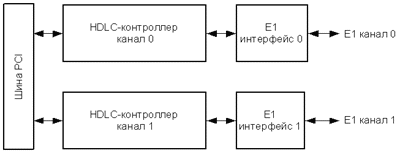

Конфигурация А: сдвоенный модем E1. Каналы E1-0 и E1-1 функционируют независимо и образуют два идентичных потока данных в память компьютера. Скорость передачи данных определяется количеством используемых канальных интервалов. Устанавливается по умолчанию.

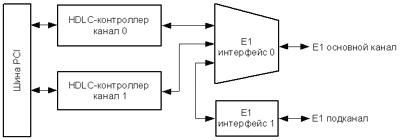

Конфигурация C: мультиплексор с двумя каналами данных и подканалом E1. Канальные интервалы основной линии E1-0 разделяются между двумя каналами данных и подканалом E1-1. Два потока данных в/из памяти компьютера формируются HDLC-контроллерами 0 и 1. Остальные канальные интервалы транслируются в подканал E1-1. Эта конфигурация позволяет соединять несколько адаптеров Tau-PCI/2E1(4E1) (до 30) в цепочку с расстоянием между узлами до 1.5 км.

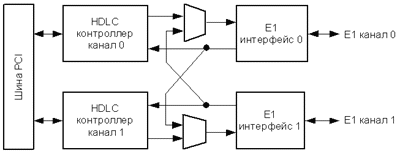

Конфигурация D: drop-insert мультиплексор. Выбранные канальные интервалы линий E1 поступают в память компьютера. Передаваемые данные замещают часть канальных интервалов. Остальные канальные интервалы транслируются из канала E1-0 в канал E1-1 и обратно.
Технические характеристики
|
Интерфейс с компьютером | |
|
| |
|
Тип шины |
PCI 2.1, 33 МГц, 32 бита, интерфейс 3.3 В или 5 В |
|
Интерфейсы E1 (ИКМ-30) | |
|
Скорость передачи данных |
до 1984 кбит/сек (Nx64 кбит/сек), устанавливается программно для каждого канала |
|
Код в линии |
AMI или HDB3, устанавливается программно для каждого канала |
|
Импеданс линии |
120 Ом (витая пара) или 75 Ом (коаксиал), устанавливается перемычками для каждого канала |
|
Уровень входного сигнала |
от 0 до -12 дБ или до -43 дБ, устанавливается программно (до 2.5 км по витой паре 0.6 мм) |
|
Подавление фазового дрожания |
в приемном тракте, глубина 128 бит |
|
Структура циклов |
в соответствии с G.704 |
|
Сверхциклы |
CRC4, CAS |
|
Коррекция ухода частоты |
Управляемая вставка/удаление циклов |
|
Размер платы |
Высота: 100 мм, ширина: 140 мм |
|
Операционные системы и протоколы | |
|
Windows 2000 |
PPP |
|
Linux 2.4, 2.6 |
PPP, Cisco/HDLC, Frame Relay, Zaptel/Asterisk |
|
FreeBSD |
PPP, Cisco/HDLC, Frame Relay |
