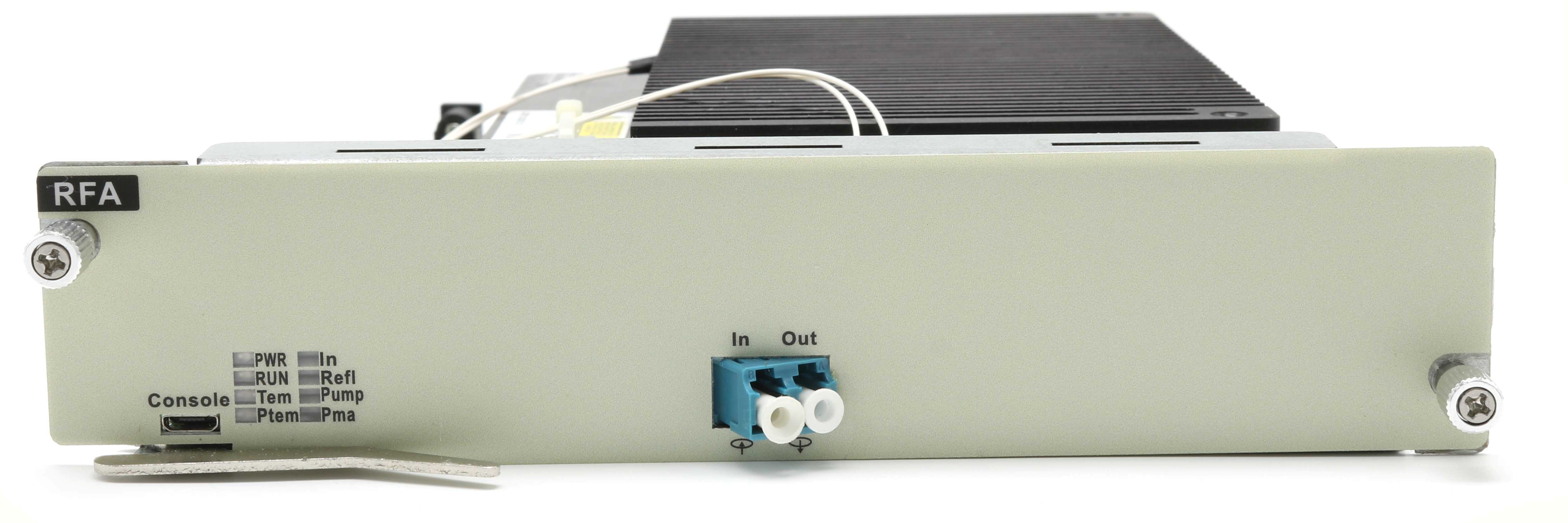

Оптический усилитель RAMAN TC-OTN-400-RFA20
Модуль усилителя TC-OTN-400-RFA20 может работать при постоянной мощности накачки (AWC). Мощность накачки на разных длинах волн может регулироваться для достижения плавного спектра усиления DWDM. Устройство позволяет усиливать одноканальный сигнал для достижения наилучшего OSNR; модуль интегрирован с узкополосным фильтром для подавления ASE.
Основные характеристики:
- Усиление оптического сигнала C-band
- Широкий рабочий диапазон длин волн: 1529нм ~ 1565нм
-
Сценарии использования:
- Booster RAMAN
- Pre-RAMAN
- Низкий коэффициент шума
- Равномерное усиление
-
Режимы работы:
- AGC – регулируемое усиление
- AWC – регулируемая мощность накачки
Спецификация
|
Параметр |
Минимум |
Типичный |
Максимум |
Единицы измерения |
|
|
Рабочая длина волны |
1528 |
|
1565 |
нм |
|
|
Усиление |
Boost-RAMAN |
|
10 |
|
дБ |
|
Pre-RAMAN |
|
26 |
28 |
дБ |
|
|
Входная мощность |
Boost-RAMAN |
0 |
14 |
дБм |
|
|
Pre-RAMAN |
-40 |
|
-20 |
||
|
Показатель шума |
|
-2 |
|
дБ |
|
|
Входной порог |
Boost-RAMAN |
|
0 |
Можно отрегулировать |
дБм |
|
Pre-RAMAN |
|
-40 |
Можно отрегулировать |
дБм |
|
|
Возвратные потери |
45 |
|
|
дБ |
|
|
Размер |
191 (Ш) x 253 (Г) x 40 (В) |
мм |
|||
|
Условия эксплуатации |
Рабочая температура |
-5℃ ~ 55℃ |
|
||
|
Температура хранения |
-40℃ ~ 75℃ |
|
|||
