Оптический мультиплексор cwdm ввода/вывода
TC-MC-4E-04, 2 канала, 4 длины волны, одноволоконный

Основные характеристики

Используемые длины волн
4 из диапазона 1270 ÷ 1610 нм*
Конфигурация
ADM
Полоса расфильтровки, нм
20
Максимальное вносимое затухание, дБ
<2
Полоса пропускания (на уровне – 0,5 дБ), нм
≥15
Изоляция смежных каналов, дБ
>30
Температурный коэффициент вносимого затухания, дБ/°C
<0,005
Температурный коэффициент изменения длины волны, нм/°C
<0,002
Поляризационные потери, дБ
≤0,1
Поляризационная модовая дисперсия, пс
≤0,1
Коэффициент направленности, дБ
>50
Обратные потери, дБ
≥45
Максимальная входная мощность, мВт
300
Оптические коннекторы
LC/UPC, LC/APC, SC/UPS, SC/APC, FC/UPC, FC/APC

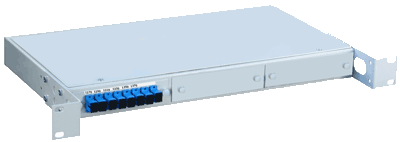

Оптические розетки (корпус 1U для 19’ стойки)
LC, SC, FC
Рабочая температура, °C
0 ÷ +65
Температура хранения, °C
-40 ÷ +85
Габаритные размеры, мм
100x80x10 (пластиковый корпус);
408х223х44 (стальной корпус для стоек 19')



*Варианты распределения длин волн

Прием Передача
1510, 1530 1550, 1570
1550, 1570 1510, 1530













При необходимости возможна сборка устройств с любым числом длин волн в любом их сочетании
