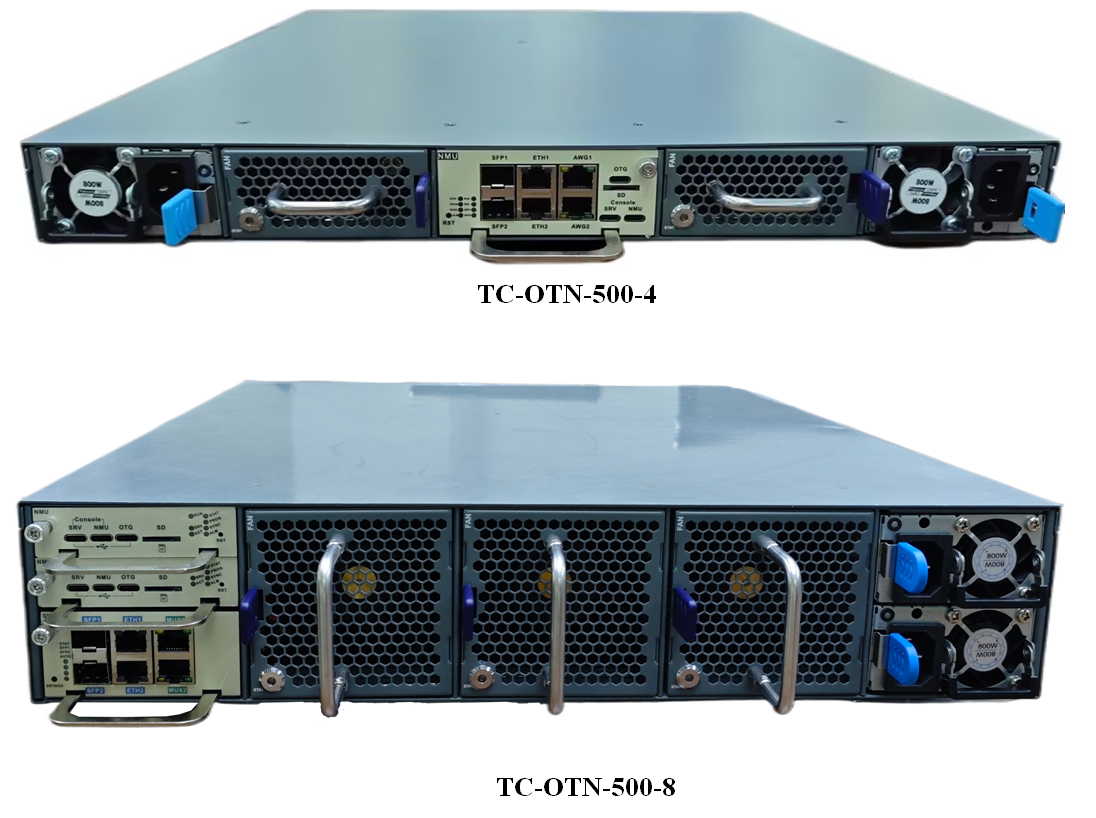

Оборудование OTN/DWDM 100G/200G/400G/800G TC-OTN-500
TC-OTN-500
TC-OTN-500 — инновационная платформа передачи данных DCI OTN, занимающая лидирующее положение в отрасли. Отличается компактными размерами, высокой ёмкостью подключаемых услуг, возможностью передачи на большие расстояния, простым и удобным управлением через Web GUI, и надежностью. TC-OTN-500 выполнен в модульной конструкции с оптико-электрической развязкой для снижения стоимости и интегрированным управлением в рамках одного шасси. Благодаря возможностям SDN создается интеллектуальная и открытая сетевая архитектура. Подходит для магистральных сетей национального и регионального уровней, магистральных сетей городского масштаба и других опорных сетей, а также для межсоединения ЦОД.
Карты расширения:
|
TC-OTN-500-TX200 |
200G транспондер: Режим 2*100G QSFP28 (клиент) → 1*200G CFP2 (линия) |
|
TC-OTN-500-M20D1-C |
200G мукспондер: 20*10Gx10GE SFP (клиент) → 1x200G CFP2 (линия) |
|
TC-OTN-500-M2H10D1-C |
200G мукспондер: Режим 1x100G QSFP28 + 10x10G SFP (клиент) → 1x200G CFP2 (линия) Режим 2x40G QSFP + 10x10G SFP (клиент) → 1x200G CFP2 (линия) Режим 2x100G QSFP28 (клиент) → 1x200G CFP2 (линия) |
|
TC-OTN-500-TX400 |
400G транспондер: 4*100GE (клиент)→ 1x400Gbps (линия) |
|
TC-OTN-500-TX410D |
400G транспондер: 4*100G QSFP28 (клиент)→ 2x400G CFP2 (линия) 1*400G QSFP-DD (клиент) )→ 1*400G CFP2 (линия) 1*400G CFP2 (клиент)→ 1x400G CFP2 (OEO-ретранслятор) (линия) 1*200G CFP2 (клиент) )→ 1*200G CFP2 (OEO-ретранслятор) ( (линия) 1*100G CFP2 (клиент) )→ 1*100G CFP2 (OEO-ретранслятор) ( (линия) |
|
TC-OTN-500-TX800 |
800G транспондер: 8*100G QSFP28 (клиент) → 1*800G CFP2 (линия) 2*400G QSFP112 (клиент)→ 1*800 CFP2 (линия) 4*100G QSFP28 (клиент)→ 1*400 CFP2 (линия) 1*800G CFP2 (клиент)→ 1*800G CFP2 OEO (OEO-ретранслятор) (линия) 1*400G CFP2 (клиент)→ 1x400G CFP2 (OEO-ретранслятор) (линия) 1*200G CFP2 (клиент)→ 1*200G CFP2 OEO (OEO-ретранслятор) (линия) 1*100G CFP2 (клиент)→ 1*100G CFP2 OEO (OEO-ретранслятор) (линия) |
|
TC-OTN-500-OBAx/Gx |
Бустер усилитель |
|
TC-OTN-500-OLAx/Gx |
Линейный усилитель |
|
TC-OTN-500-OPAx/Gx |
Пред-усилитель |
|
TC-OTN-500-OP1 |
OLP1+1 Оптическая защита линии |
|
TC-OTN-500-OP2D |
OLP1+1 Двойная оптическая защита линии |
|
TC-OTN-500-OTDR |
Карта мониторинга OTDR (рефлектометрия во временной области), 8 портов |
|
TC-OTN-500-WSS |
9-и канальная карта ROADM |
|
TC-OTN-500-OCM |
Карта монитора оптических каналов OCM (контроль частоты и оптической мощности), 8 портов |
|
TC-OTN-500-PTM |
Карта временной синхронизации |
|
TC-OTN-500-TFF |
Карта фиксированного OADM MUX/DeMUX на 4 длины волны |
|
TC-OTN-500-OMD08 |
8-и канальный DWDM MUX/DEMUX |
